معرفی محصول

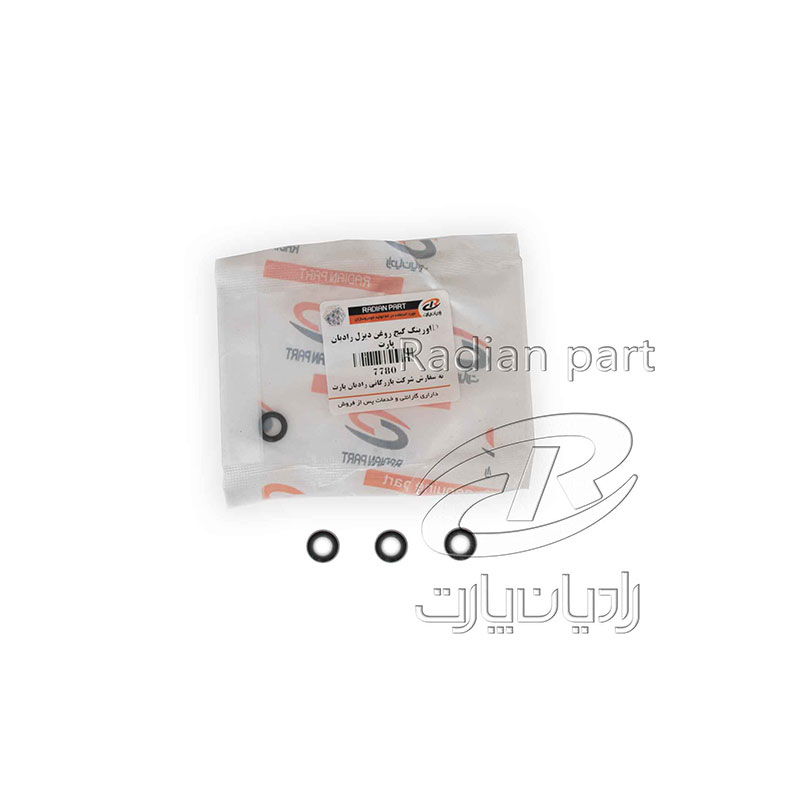

D اورينگ گيج روغن ديزل راديان پارت یک کاسنمد (آببند) پیشرفته و مهندسیشده با کیفیت رادیان (درجه یک) است که به طور اختصاصی برای خودروی نیسان سایپا طراحی و تولید شده است. کاسنمدها (Oil Seals) از گروه قطعات آببندی دینامیک هستند که در محلهای دوار (شفتها، محورها، پینیونها) نصب میشوند و وظیفه اصلی آنها جلوگیری از نشت روغن، گریس و سایر روانکارها به بیرون از محفظه، و همزمان ممانعت از ورود گرد و غبار، آب، گلولای و آلودگیهای محیطی به داخل قطعات حساس مکانیکی است. این قطعات به ظاهر کوچک و ساده، نقشی کاملاً حیاتی در محافظت از یاتاقانها، چرخدندهها، بیرینگها، شفتها و سایر قطعات گرانقیمت و دقیق ایفا میکنند. خرابی یک کاسنمد ارزانقیمت میتواند به سادگی منجر به نشت کامل روغن، خشککاری قطعات، افزایش اصطکاک و حرارت، و در نهایت خرابیهای زنجیرهای و تحمیل هزینههای بسیار سنگین تعمیرات اساسی شود.
تکنولوژی ساخت کاسنمدهای مدرن ترکیبی از دانش پلیمر، متالورژی و مهندسی دقیق است. بدنه اصلی این کاسنمد از الاستومر (لاستیک مصنوعی) باکیفیت ساخته میشود که رایجترین نوع آن NBR (لاستیک نیتریل بوتادین) با درصد آکریلونیتریل ۳۰ تا ۴۰ درصد است. NBR به دلیل مقاومت عالی در برابر روغنهای معدنی، گریسها، سوختها و بسیاری از مواد شیمیایی، انتخاب اول در صنعت خودروسازی است. برای کاربردهای دما بالا (تا ۱۸۰ درجه) از FKM (ویتون) و برای کاربردهای عمومیتر از ACM (پلیآکریلات) استفاده میشود. هسته فلزی (metal case) از فولاد کمکربن ST12 ساخته شده و به عنوان اسکلت سازهای، استحکام و پایداری ابعادی کاسنمد را تأمین میکند. فنر سیمی (garter spring) از فولاد فنر ضدزنگ با قطر و نیروی کالیبرهشده، فشار یکنواخت لب آببندی روی شفت را در تمام طول عمر قطعه حفظ میکند.
لب آببندی کاسنمد با زاویه دقیق محاسبهشده (معمولاً ۳۵ تا ۴۵ درجه نسبت به شفت) و سطح تماس میکروسکوپی صیقلی طراحی میشود. در حین چرخش شفت، یک لایه بسیار نازک روغن (در حد میکرون) بین لب کاسنمد و شفت تشکیل میشود که اصطکاک و سایش را به حداقل رسانده و همزمان آببندی کامل را حفظ میکند. این پدیده که “روانکاری هیدرودینامیک” نام دارد، دقیقاً مشابه عملکرد یاتاقانهای لغزشی است. کیفیت سطح لب (صافی و زبری کنترلشده) و دقت زاویه تماس، کلید اصلی آببندی بدون نشتی است. کیفیت درجه یک و استاندارد.
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نام قطعه | D اورينگ گيج روغن ديزل راديان پارت |
| برند / کیفیت | رادیان (درجه یک) |
| جنس لاستیک | لاستیک نیتریل (NBR) با ۳۰-۴۰٪ آکریلونیتریل – مقاوم به روغن و حرارت |
| جنس هسته فلزی | فولاد ST12 با روکش ضدزنگ |
| جنس فنر | فولاد فنر ضدزنگ کالیبره شده |
| سازگار با | نیسان سایپا |
| محل نصب | محفظههای دوار – چرخ جلو/عقب، پینیون دیفرانسیل، شفت خروجی گیربکس، جعبه فرمان، میللنگ |
| نوع کاسنمد | TC (تک لب با گردگیر و فنر) / SC (تک لب با فنر) / TB (دو لب) |
| مقاومت حرارتی | ۴۵- تا ۱۲۰+ درجه سانتیگراد (NBR) ، تا ۱۸۰+ درجه (FKM-Viton) |
| فشار کاری | تا ۰.۵ بار (فشار داخلی محفظه) |
| عمر مفید | ۶۰ تا ۸۰ هزار کیلومتر (بسته به کیفیت روغن و شرایط کاری) |
| علائم خرابی | نشتی روغن، لکه روغن زیر خودرو، کاهش مداوم سطح روغن، گرد و خاک چسبیده به اطراف کاسنمد |
انواع کاسنمد و کاربردهای آنها در خودرو
کاسنمدها بر اساس ساختار و محل نصب به انواع مختلفی تقسیم میشوند که هرکدام برای شرایط کاری خاصی طراحی شدهاند:
- کاسنمد TC (دو لبه با گردگیر): رایجترین نوع کاسنمد در خودروها. دارای لب اصلی آببندی (برای جلوگیری از خروج روغن) و لب گردگیر (برای جلوگیری از ورود آلودگی) میباشد. در چرخهای جلو و عقب، پینیون دیفرانسیل، و شفت خروجی گیربکس استفاده میشود.
- کاسنمد SC (تک لبه با فنر): فقط دارای لب آببندی اصلی با فنر است و در محلهایی که آلودگی خارجی کم است (داخل گیربکس، محفظه میللنگ) کاربرد دارد.
- کاسنمد TB (دو لبه با فنر): دارای دو لب آببندی با فنر که برای جداسازی دو سیال مختلف (مثلاً روغن گیربکس و روغن هیدرولیک) در یک شفت مشترک استفاده میشود.
- کاسنمد والو سیل (Valve Stem Seal): نوع خاصی از کاسنمد که روی ساق سوپاپ نصب میشود و از ورود روغن موتور از طریق راهنمای سوپاپ به داخل محفظه احتراق جلوگیری میکند. خرابی آن باعث دود آبی (روغنسوزی) هنگام استارت صبحگاهی میشود.
- کاسنمد هندلی (Handle Seal): در سیستمهای هیدرولیک و جکهای روغنی استفاده میشود و برای آببندی حرکت رفت و برگشتی (نه چرخشی) طراحی شده است.
نکات فنی نصب کاسنمد
نصب صحیح کاسنمد تفاوت بین آببندی کامل و نشتی دائم است. رعایت نکات زیر برای نصب موفق ضروری است:
- قبل از نصب، محفظه (housing) را کاملاً از آثار کاسنمد قدیمی، رسوبات روغن سوخته، و هرگونه براده یا آلودگی تمیز کنید. از حلال مناسب و پارچه بدون پرز استفاده کنید.
- هرگز و تحت هیچ شرایطی از پیچگوشتی، دیلم، یا ابزار تیز برای بیرون کشیدن کاسنمد قدیمی از محفظه استفاده نکنید. هرگونه خراش روی سطح داخلی محفظه، مسیر دائمی برای نشت روغن ایجاد میکند. از کشندههای مخصوص کاسنمد (seal puller) یا در موارد اضطراری، روش پیچکردن و کشیدن با انبردست استفاده کنید.
- قبل از نصب، شفت را از نظر سایش (شیاردار شدن)، زنگزدگی، و تاب برداشتن بررسی کنید. شفت ساییده شده حتی با کاسنمد نو هم نشتی خواهد داشت. در صورت سایش خفیف، از کاسنمد با قطر کمتر (undersize) یا sleeve repair kit استفاده کنید.
- لب آببندی کاسنمد جدید را قبل از نصب با گریس مخصوص یا روغن تمیز (همان روغنی که قرار است آببندی شود) چرب کنید. این کار از سوختن لب کاسنمد در لحظات اولیه چرخش (dry start) جلوگیری میکند.
- برای نصب کاسنمد، حتماً از ابزار مخصوص نصب (seal driver) یا یک لوله همقطر با لبه خارجی کاسنمد استفاده کنید. فشار باید فقط به لبه خارجی هسته فلزی وارد شود، نه به صفحه یا لب داخلی. نصب کج (حتی ۱ درجه انحراف) باعث نشتی فوری میشود.
- کاسنمد را تا عمق دقیقاً مشخصشده در محفظه فشار دهید. نصب بیش از حد عمیق یا کمعمق، تماس لب با شفت را مختل کرده و آببندی را از بین میبرد.
- پس از نصب، شفت را چند دور با دست بچرخانید تا از آزاد بودن و عدم گیرکردگی اطمینان حاصل کنید.
علائم خرابی کاسنمد و زمان تعویض
کاسنمدها به مرور زمان و تحت تأثیر عوامل شیمیایی، حرارتی و مکانیکی تخریب میشوند. تشخیص بهموقع خرابی از آسیب به قطعات گرانقیمت جلوگیری میکند:
- لکه روغن زیر خودرو: واضحترین و شایعترین علامت. اگر صبحها زیر خودرو لکه روغن تازه میبینید، به احتمال زیاد یکی از کاسنمدها (میللنگ، گیربکس، چرخ، یا پینیون) نشتی دارد.
- کاهش مداوم سطح روغن: اگر بدون مشاهده دود آبی (روغنسوزی) مجبور به افزودن روغن بین سرویسها هستید، نشتی از کاسنمد محتملترین علت است.
- رد روغن روی قطعات اطراف: چرخش شفت باعث پاشش روغن نشتی به اطراف میشود. آثار روغن روی قطعات مجاور، نشانه واضح نشتی کاسنمد است.
- گرد و غبار چسبیده به اطراف کاسنمد: نشتی جزئی روغن باعث چسبیدن گرد و خاک به ناحیه اطراف کاسنمد میشود که یک توده چسبناک و سیاه رنگ تشکیل میدهد.
- صدای غیرعادی از ناحیه کاسنمد: در موارد حاد که کاسنمد کاملاً خشک شده باشد، ممکن است صدای سوت یا جیرجیر از ناحیه تماس لب کاسنمد با شفت شنیده شود.
- لقی در چرخ: خرابی کاسنمد چرخ میتواند به مرور باعث ورود آلودگی به بیرینگ چرخ و خرابی آن شود که با لقی چرخ (حرکت رفت و برگشتی هنگام تکان دادن لاستیک در حالت جک خورده) خود را نشان میدهد.
سوالات متداول
کاسنمد اصلی (شرکتی) چه فرقی با نمونه متفرقه و بازاری دارد؟
تفاوت در کیفیت مواد اولیه و دقت ساخت است. کاسنمدهای اصلی از لاستیک نیتریل با درصد بالای آکریلونیتریل (۳۵٪+) ساخته میشوند که خاصیت ارتجاعی و مقاومت شیمیایی خود را در بازه دمایی وسیعی (۴۵- تا ۱۲۰+) حفظ میکند. نمونههای متفرقه معمولاً درصد نیتریل پایینتری دارند و با پرکنندههای ارزان (مانند کربنات کلسیم و دوده اضافی) حجیم شدهاند. نتیجه: سخت شدن زودهنگام (در عرض ۱۰-۱۵ هزار کیلومتر)، ترک خوردن لب آببندی، و از دست رفتن خاصیت فنریت که منجر به نشتی در زمانی بسیار کمتر از نمونه اصلی میشود. همچنین دقت ابعادی (قطر داخلی و خارجی) در نمونههای اصلی با تلرانس زیر ۰.۱ میلیمتر است در حالی که نمونههای بازاری ممکن است تا ۰.۳ میلیمتر خطا داشته باشند.
چطور بفهمیم کاسنمد خراب شده و نیاز به تعویض دارد؟
بارزترین نشانه، لکه روغن تازه در زیر خودرو یا آثار روغنزدگی اطراف کاسنمد است. کاهش مداوم سطح روغن (موتور، گیربکس یا دیفرانسیل) بدون دلیل مشخص نیز از نشانههای اصلی خرابی کاسنمد است. برای تشخیص دقیق، خودرو را روی جک یا چال قرار داده و ناحیه مشکوک را با پروژکتور بررسی کنید — آثار روغن خیس (نشتی فعال) یا روغن خشک شده مخلوط با گرد و خاک (نشتی قدیمی) را جستجو کنید. در مواردی که منبع نشتی مشخص نیست، افزودن رنگ مخصوص روغن (UV dye) و استفاده از چراغ UV میتواند محل دقیق نشتی را مشخص کند.
آیا میتوان همزمان با تعویض کاسنمد، بیرینگ و قطعات مرتبط را بررسی کرد؟
بله و این کار به شدت توصیه میشود. تعویض کاسنمد فرصت طلایی برای بازرسی کامل قطعات مجاور است. به عنوان مثال، هنگام تعویض کاسنمد چرخ، حتماً وضعیت بیرینگ چرخ (از نظر لقی، صدای غیرعادی و روانکاری)، شفت (از نظر سایش شیاری)، و کاسه چرخ را بررسی کنید. خرابی بیرینگ باعث لقی شفت و تخریب سریع کاسنمد جدید میشود. همچنین توصیه میشود کاسنمدهای قرینه (مثلاً چپ و راست چرخهای یک محور) را همزمان تعویض کنید چون معمولاً نزدیک به هم مستهلک میشوند.
خرید از ویترا یدک
فروشگاه اینترنتی ویترا یدک، مرجع تخصصی تأمین قطعات یدکی نیسان سایپا و سایپا، انواع کاسنمد و آببندهای خودرو را با کیفیت رادیان (درجه یک) و بهترین قیمت بازار عرضه میکند. تمامی محصولات دارای ضمانت اصالت کالا بوده و پیش از ارسال از نظر سلامت فیزیکی (عدم خشکی، ترک یا تغییر شکل) بررسی میشوند. کارشناسان فنی ویترا یدک آماده مشاوره تخصصی برای انتخاب کاسنمد دقیقاً منطبق با محل نصب، و راهنمایی در تشخیص علت نشتی هستند. برای مشاوره رایگان و ثبت سفارش همین حالا تماس بگیرید.
