اگر تا به حال زیر خودرویتان لکه روغن دیدهاید یا تعمیرکار گفت «کاسه نمد موتور ریخته»، حتما برایتان سوال پیش آمده که کاسه نمد چیست و چرا این قطعه کوچک اینقدر اهمیت دارد؟
در این مقاله از مجموعه آموزش قطعات خودرو و صنعتی، قصد داریم به زبان خیلی ساده، اما کاملاً تخصصی، شما را با همه چیز درباره کاسه نمد آشنا کنیم: از تعریف و اجزا گرفته تا انواع، کاربردها و نشانههای خرابی. پس تا انتها همراه باشید.

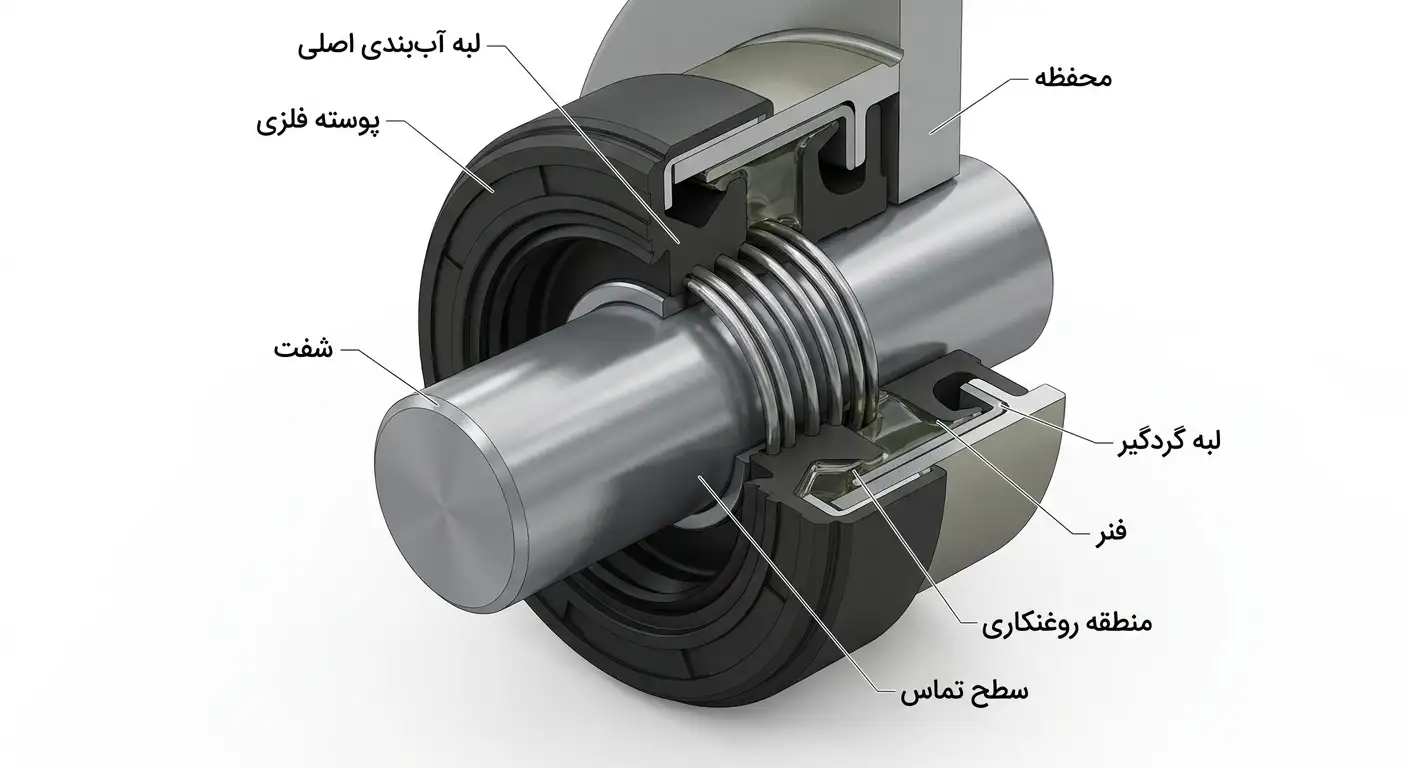

کاسه نمد چیست؟
کاسه نمد (Oil Seal یا Radial Shaft Seal) یک قطعه آببندی است که برای جلوگیری از نشت روغن، گریس یا سایر مایعات از اطراف محورهای چرخان به کار میرود. در واقع، کاسه نمد مثل یک دستبند لاستیکی فنردار دور شفت (محور) میچسبد و اجازه نمیدهد روغن از کنار آن بیرون بزند.
در تعریف فنیتر: کاسه نمد یک سیل مکانیکی دینامیک است که بین یک شفت چرخان و یک محفظه ثابت، آببندی انجام میدهد. این قطعه در خودروها (موتور، گیربکس، دیفرانسیل)، پمپهای هیدرولیک، کمپرسورها و بسیاری از ماشینآلات صنعتی کاربرد دارد.
«کاسه نمد (Oil Seal) یا Radial Shaft Seal، در منابع فنی بینالمللی به عنوان یک قطعه آببندی دینامیک تعریف میشود. [طبق تعریف ویکیپدیا از کاسه نمد]، وظیفه اصلی این قطعه جلوگیری از نشت روغن از اطراف شفتهای چرخان است.»
نکته کلیدی: اگر کاسه نمد خراب شود، روغن به تدریج نشت میکند و قطعات داخلی به دلیل نبود روانکاری، دچار سایش و خرابی شدید میشوند.

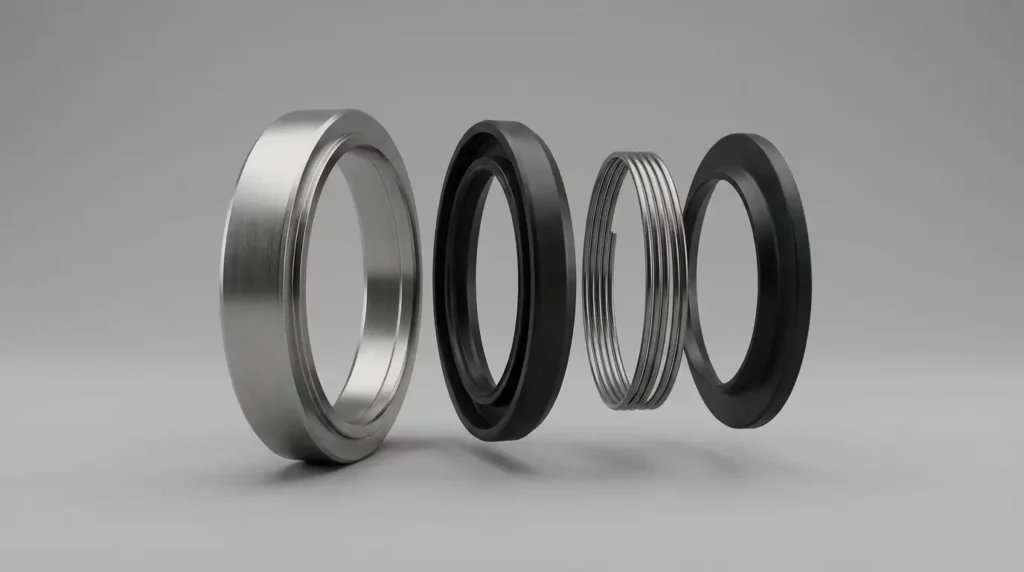

اجزای تشکیل دهنده کاسه نمد
برای درک بهتر اینکه اجزای کاسه نمد چیست، در ادامه چهار بخش اصلی هر کاسه نمد استاندارد را معرفی میکنیم:
| جزء | جنس | وظیفه |
|---|---|---|
| بدنه بیرونی | فلز (فولاد یا آلومینیوم) | ایجاد استحکام و قابلیت فشار دادن به محفظه |
| لب آببندی (لبه اصلی) | لاستیک (NBR، Viton، سیلیکون) | تماس با شفت و ایجاد مانع در برابر نشت روغن |
| لب گردگیری (لبه فرعی) | لاستیک | جلوگیری از ورود گرد و غبار و آلودگی به داخل |
| فنر فلزی | فولاد فنری | اعمال فشار یکنواخت لب آببندی به شفت در طول زمان |
📌 جنس لاستیک کاسه نمد بسته به نوع کاربرد متفاوت است:
- NBR (نیتریل): رایجترین نوع، مناسب روغن موتور و گازوئیل، دمای کاری تا ۱۰۰ درجه.
- Viton (وایتون): مقاوم به حرارت بالا (تا ۲۰۰ درجه) و مواد شیمیایی، مناسب برای صنایع نفت و پتروشیمی.
- سیلیکون: انعطاف بالا در دمای بسیار پایین (تا -۶۰ درجه).

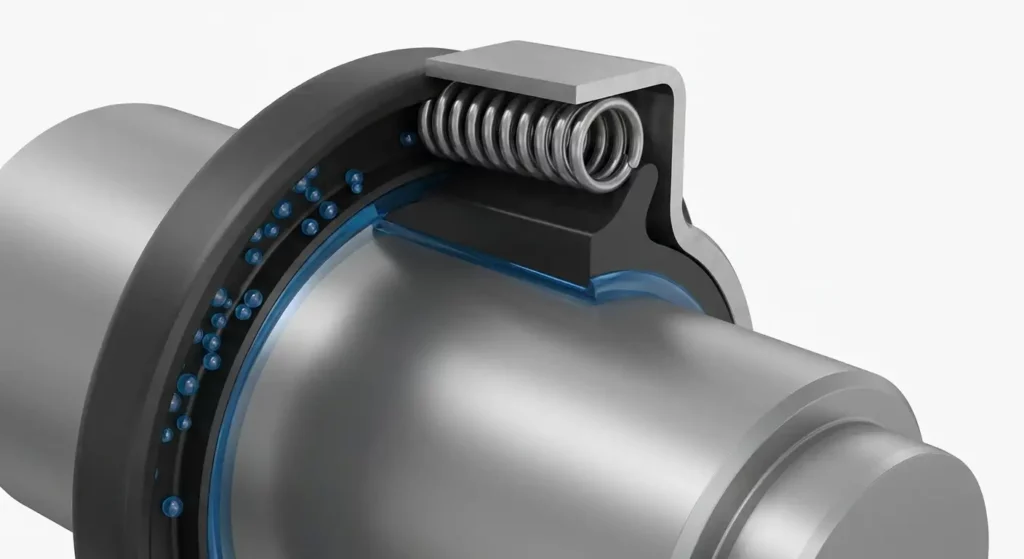

کاسه نمد چگونه کار میکند؟
عملکرد کاسه نمد بر اساس اصطکاک کنترل شده و فشار فنر است. زمانی که شفت میچرخد، لب لاستیکی کاسه نمد روی سطح شفت میلغزد. فنر پشت لب، فشار ثابتی ایجاد میکند تا لاستیک همیشه به شفت بچسبد و راهی برای نشت روغن باقی نماند.
علاوه بر این، طراحی خاص لبه آببندی به گونهای است که در حین چرخش، یک لایه نازک روغن روی شفت باقی میماند (برای روانکاری خود کاسه نمد) اما روغن به بیرون نشت نمیکند. به همین دلیل است که یک کاسه نمد سالم هیچ نشتی ندارد، اما خشک هم کار نمیکند.
انواع کاسه نمد بر اساس کاربرد
وقتی صحبت از انواع کاسه نمد میکنیم، دستهبندیهای مختلفی وجود دارد. در ادامه مهمترین آنها را مرور میکنیم:
۱. بر اساس جنس بدنه
- کاسه نمد فلزی (فلز اندود): بدنه از فولاد پوشیده شده با لاستیک. رایجترین نوع.
- کاسه نمد تمام لاستیکی: بدون بدنه فلزی، مناسب فضاهای محدود.
- کاسه نمد با بدنه آلومینیومی: برای کاربردهای خاص و سبک.
۲. بر اساس وجود فنر
- کاسه نمد فنردار: دارای فنر فشاری – پرکاربردترین نوع.
- کاسه نمد بدون فنر: برای کاربردهای کم فشار و سرعت پایین.

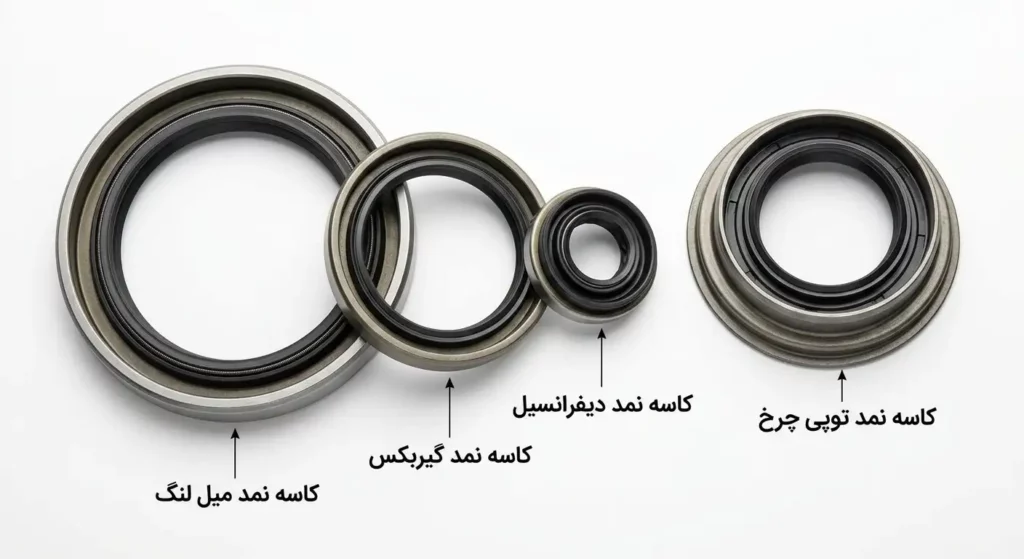

۳. بر اساس محل استفاده در خودرو
- کاسه نمد میل لنگ (عقب و جلو)
- کاسه نمد سوپاپ
- کاسه نمد گیربکس
- کاسه نمد دیفرانسیل
- کاسه نمد چرخ
- کاسه نمد پمپ هیدرولیک فرمان
۴. بر اساس استاندارد و برند
برندهای معروف جهانی مانند SKF، TTO، NOK، کویو هر کدام سریهای متنوعی از کاسه نمد را با کیفیتهای متفاوت تولید میکنند.

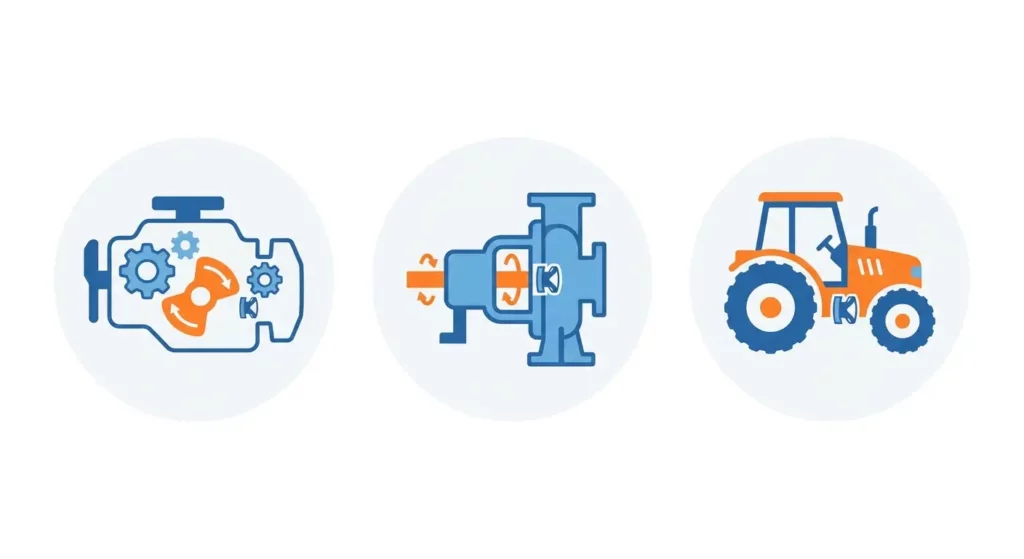

کاربرد کاسه نمد در صنایع مختلف
کاربرد کاسه نمد بسیار گسترده است و در هر جایی که یک محور چرخان باید از یک محفظه حاوی روغن خارج شود، از کاسه نمد استفاده میگردد. مهمترین کاربردها عبارتند از:
✅ خودرو و وسایل نقلیه:
موتور احتراق داخلی (کاسه نمد میل لنگ، میل بادامک)، گیربکس، دیفرانسیل، اکسل چرخها، پمپ روغن، پمپ فرمان هیدرولیک.
✅ ماشینآلات صنعتی:
پمپهای سانتریفیوژ، کمپرسورهای هوا، میکسرها، تسمه نقاله، ژنراتورها.
✅ کشاورزی و راهسازی:
تراکتورها، لودرها، بیل مکانیکی.
✅ لوازم خانگی:
موتور ماشین لباسشویی، پمپ آب خانگی.
✅ صنایع نفت و پتروشیمی:
کاسه نمدهای مقاوم به حرارت و مواد شیمیایی (جنس وایتون).

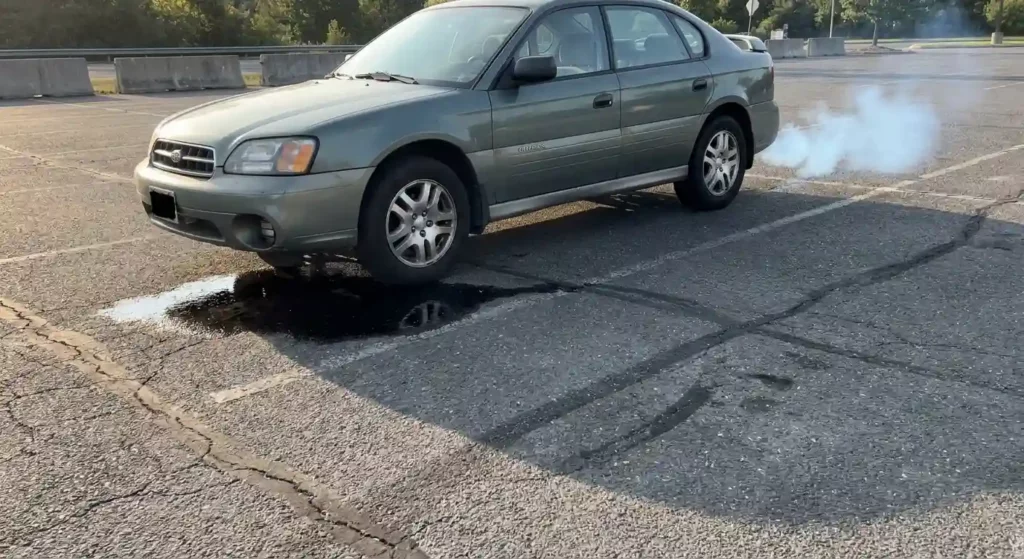

علائم خرابی کاسه نمد (چگونه بفهمیم کاسه نمد خراب شده؟)
تشخیص بهموقع خرابی کاسه نمد میتواند از هزینههای سنگین تعمیرات جلوگیری کند. در ادامه شایعترین علائم خرابی کاسه نمد را فهرست میکنیم:
| علامت | توضیح |
|---|---|
| لکه روغن زیر خودرو | واضحترین نشانه – معمولاً بعد از یک شب توقف، لکه روغن روی زمین دیده میشود. |
| کاهش سطح روغن موتور یا گیربکس | بدون دلیل ظاهری، هر چند وقت یکبار روغن کم میشود. |
| بوی روغن سوخته در موتور | روغن نشت کرده روی اگزوز یا منیفولد داغ میشود و بوی سوختگی میدهد. |
| دود از اگزوز (رنگ آبی) | اگر کاسه نمد سوپاپ خراب باشد، روغن وارد محفظه احتراق شده و دود آبی از اگزوز خارج میشود. |
| صدای غیرعادی از موتور یا گیربکس | کاهش روغن باعث اصطکاک فلز به فلز و ایجاد صدا میشود. |
| نشتی روغن از پشت دیسک ترمز (در اکسل عقب) | بسیار خطرناک است زیرا روغن به لنت ترمز میرود و ترمز ضعیف میشود. |
⚠️ هشدار: اگر هر یک از این علائم را مشاهده کردید، هرچه سریعتر به تعمیرگاه مراجعه کنید. ادامه دادن رانندگی با کاسه نمد خراب میتواند منجر به قفل کردن موتور، سوختن گیربکس یا تصادف شود.

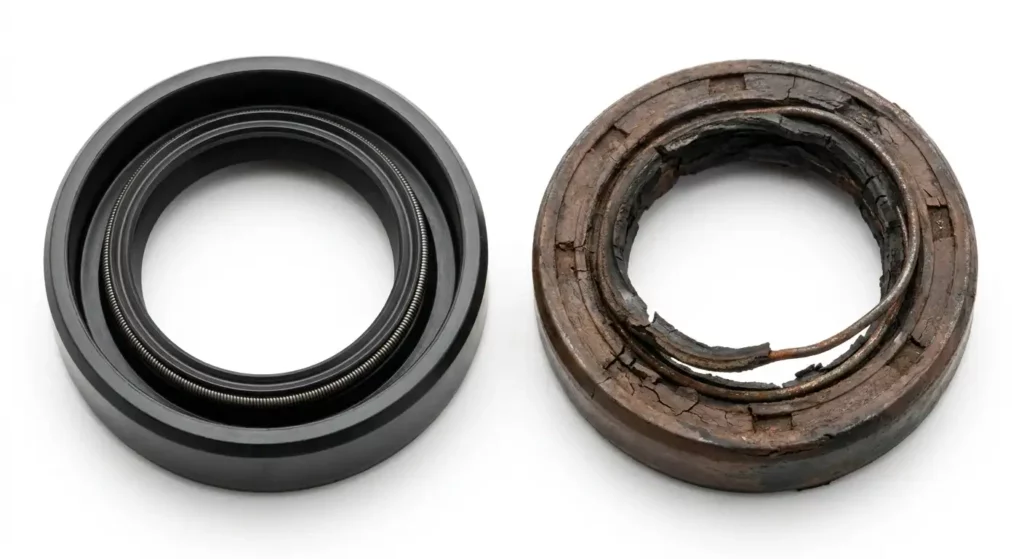

چه عواملی باعث خرابی کاسه نمد میشود؟
- کهنگی و فرسودگی طبیعی (پس از کارکرد طولانی)
- حرارت زیاد (مخصوصاً در موتورهای توربو یا رانندگی سنگین)
- نصب نادرست (کج بودن، آسیب دیدن لبه هنگام نصب)
- کیفیت پایین روغن یا روغن نامناسب (تورم یا پختگی لاستیک)
- شفت زبر یا خش دار (سایش سریع لب کاسه نمد)
- افت فشار روغن
- ورود آلودگی (گرد و خاک، شن) به محوطه کاسه نمد
چگونه کاسه نمد مناسب بخریم؟
برای خرید کاسه نمد اصل و باکیفیت، به نکات زیر توجه کنید:
- ابعاد دقیق را بدانید: کاسه نمدها بر اساس سه عدد شناسایی میشوند: قطر داخلی (d) × قطر خارجی (D) × ضخامت (H). مثال:
30×52×7یعنی قطر داخلی ۳۰ میلیمتر، قطر خارجی ۵۲ میلیمتر و ضخامت ۷ میلیمتر. - به جنس لاستیک توجه کنید: برای محیطهای پرحرارت حتما وایتون (Viton) بخرید.
- برند معروف انتخاب کنید: SKF، TTO، NOK، کویو و … برندهای معتبر جهانی هستند.
- از فروشنده ضمانت اصالت بخواهید: کاسه نمدهای تقلبی خیلی زود خراب میشوند.
- به پکینگ و هولوگرام توجه کنید: محصولات اصل دارای بستهبندی سالم و برچسب هولوگرام هستند.
📌 اگر به جدول ابعاد کامل کاسه نمد نیاز دارید، در مقاله دیگری به طور کامل پوشش داده شده است. (لینک داخلی)
سوالات متداول درباره کاسه نمد
۱. آیا میشود با کاسه نمد خراب رانندگی کرد؟
خیر – به هیچ عنوان. نشت روغن باعث آسیب شدید به قطعات داخلی و در نهایت هزینه تعمیرات چند برابر میشود.
۲. هزینه تعویض کاسه نمد چقدر است؟
بسته به نوع خودرو و سختی دسترسی، از حدود ۳۰۰ هزار تومان (برای کاسه نمد ساده) تا چند میلیون تومان (مثلاً کاسه نمد عقب دیفرانسیل بعضی خودروها) متغیر است.
۳. آیا کاسه نمد همیشه فنر دارد؟
اکثر کاسه نمدهای صنعتی و خودرویی فنر دارند. کاسه نمد بدون فنر فقط در کاربردهای خاص و کم فشار استفاده میشود.
۴. تفاوت کاسه نمد با اورینگ چیست؟
اورینگ برای آببندی سطوح ثابت بکار میرود، در حالی که کاسه نمد برای سطوح چرخان طراحی شده است. هر دو قطعه آببند هستند اما کاربرد متفاوتی دارند.
۵. عمر مفید کاسه نمد چقدر است؟
در شرایط معمولی، کاسه نمدها بین ۵۰ تا ۱۰۰ هزار کیلومتر کارکرد یا ۵ تا ۷ سال عمر میکنند. اما حرارت، کیفیت روغن و نحوه رانندگی تاثیر زیادی دارد.
جمعبندی نهایی
در این مقاله با هم دیدیم کاسه نمد چیست، از چه اجزایی تشکیل شده، چگونه کار میکند و چه کاربردهای گستردهای در خودرو و صنعت دارد. همچنین علائم خرابی کاسه نمد را یاد گرفتیم تا بتوانیم به موقع آن را تشخیص دهیم و از هزینههای سنگین جلوگیری کنیم.
اگر به دنبال اطلاعات بیشتر هستید، پیشنهاد میکنیم مقالات زیر را نیز مطالعه کنید:
- راهنمای جامع سایز و ابعاد کاسه نمد (جدول کامل)
- بهترین برندهای کاسه نمد (مقایسه SKF، TTO، NOK)
- آموزش گام به گام تعویض کاسه نمد
📣 نظر شما چیست؟ آیا تا به حال تجربه خرابی کاسه نمد داشتهاید؟ برای ما در بخش نظرات بنویسید.
